Built-in CT wiring diagram

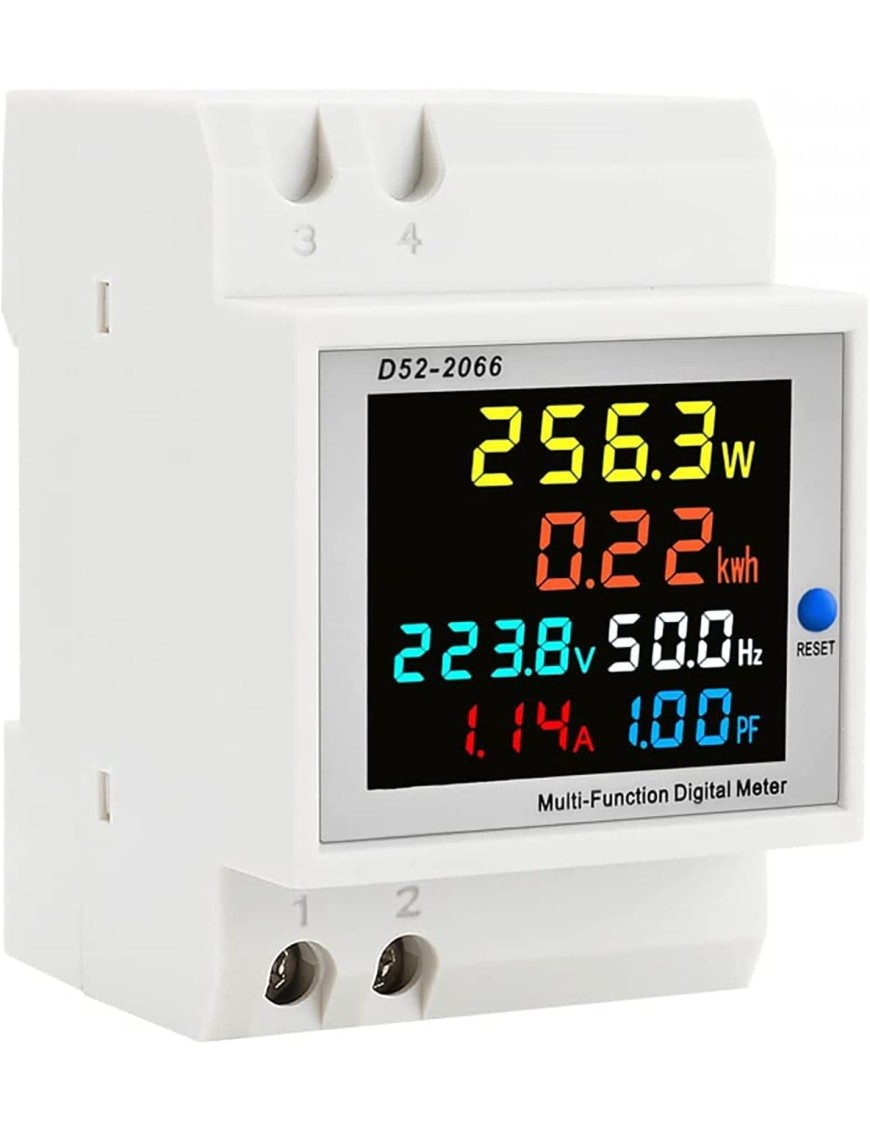

Installazione:

1. Collegarsi il voltaggio del misurazione ai morsetti 1 e 2

2. Connessioni del misuratore con trasformatore di corrente interno come . Far passare il filo attraverso il foro del contatore e la direzione scelta è arbitraria.

3. Connessioni del contatore con trasformatore di corrente esterno come. Far passare il filo attraverso il foro del contatore e collegare i due fili del trasformatore secondario ai terminali 3 e 4.

4. All'accensione, lo strumento visualizza i parametri.

5. Quando si accende, è possibile premere il pulsante di SAM CK per 5 secondi, quindi l'energia elettrica sarà pari a zero e inizierà a cumularsi quando si rilascia il pulsante. E quando si spegne, il misuratore può salvare il valore dell'energia elettrica e continuare a cumulare i dati alla prossima accensione.
